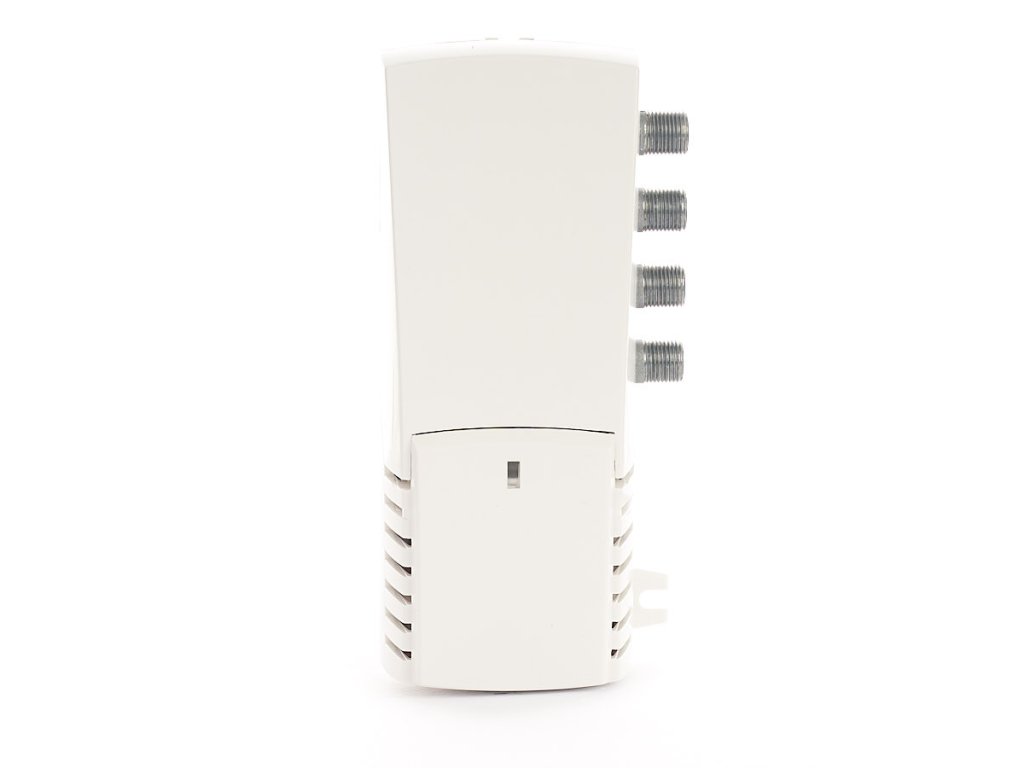

Terra AS036R65 zosilňovač s rozbočovačom

Kód: 3822
Neohodnotené
€28,90 €23,50 bez DPH Jednotková cena:
Nie je skladom

Terra AS036R65 je výkonný širokopásmový zosilňovač televízneho signálu s dvoma výstupmi a pasívnym spätným kanálom 5 až 65 MHz z výstupu RF OUT1.

Zosilňovač pracuje v doprednom pásme 87 až 862 MHz, poskytuje zisk až 23 dB a maximálnu výstupnú úroveň 103 dBµV. Ponúka reguláciu zosilnenia, testovací výstup a zabudované napájanie na 230 V.

Detailné informácie

Podrobný popis

Terra AS036R65 – zosilňovač s dvoma výstupmi a spätným kanálom

Terra AS036R65 je širokopásmový domový zosilňovač určený na zosilnenie a rozdelenie televízneho signálu do dvoch vetiev. V doprednom smere pracuje vo frekvenčnom rozsahu 87 až 862 MHz, poskytuje zisk až 23 dB a dosahuje maximálnu výstupnú úroveň 103 dBµV.

Oproti bežným televíznym zosilňovačom podporuje pasívny spätný kanál v pásme 5 až 65 MHz. Spätná komunikácia je dostupná cez výstup RF OUT1, vďaka čomu je zariadenie vhodné aj pre vybrané obojsmerné káblové rozvody.

Hlavné výhody

  • dva RF výstupy pre televízory alebo vetvy rozvodu
  • dopredné pásmo 87 až 862 MHz
  • pasívny spätný kanál 5 až 65 MHz
  • spätný kanál dostupný cez výstup RF OUT1
  • zosilnenie až 23 dB
  • regulácia zosilnenia 0 až −16 dB
  • výstupná úroveň až 103 dBµV
  • testovací výstup s útlmom −20 dB
  • šumové číslo menšie ako 5 dB
  • zabudovaný napájací zdroj na 230 V

Použitie v televíznom a káblovom rozvode

Zosilňovač je určený pre bytové a menšie domové televízne rozvody, v ktorých je potrebné kompenzovať straty spôsobené koaxiálnymi káblami, zásuvkami alebo rozdelením signálu. Dva výstupy umožňujú pripojenie dvoch televízorov alebo vytvorenie dvoch samostatných vetiev.

Zabudovaný regulátor umožňuje prispôsobiť úroveň zosilnenia kvalite vstupného signálu. Testovací výstup s útlmom −20 dB uľahčuje meranie bez potreby odpájať hlavné výstupy.

Pasívny spätný kanál

Spätný kanál prenáša signál v smere od koncového zariadenia späť do káblovej siete. Model AS036R65 podporuje pásmo 5 až 65 MHz s útlmom približne 2 dB a útlmom odrazu vyšším ako 14 dB. Spätný kanál je vedený cez výstup RF OUT1.

Technické parametre

Model Terra AS036R65
Objednávacie číslo výrobcu 02511
Dopredný frekvenčný rozsah 87 – 862 MHz
Počet vstupov 1× RF vstup, F konektor
Počet výstupov 2× RF výstup, F konektor
Zosilnenie dopredného smeru až 23 dB
Regulácia zosilnenia 0 až −16 dB
Maximálna výstupná úroveň 103 dBµV, IMD3 = 60 dB podľa DIN 45004B
Šumové číslo menej ako 5 dB
Útlm odrazu vstupu a výstupu viac ako 10 dB
Oddelenie medzi výstupmi viac ako 16 dB
Testovací výstup −20 dB
Spätný kanál pasívny, 5 – 65 MHz cez RF OUT1
Útlm spätného kanála približne 2 dB
Útlm odrazu spätného kanála viac ako 14 dB
Napájanie 198 – 250 V AC, 50/60 Hz
Príkon 3 W
Pracovná teplota −20 °C až +50 °C
Rozmery balenia 133 × 63 × 39 mm
Hmotnosť balenia 0,36 kg
Prostredie iba vnútorné použitie
Dôležité: spätný kanál je dostupný iba cez výstup RF OUT1. Pred použitím pre káblový internet alebo inú obojsmernú službu si overte frekvenčný plán a požiadavky svojho poskytovateľa. Samotná prítomnosť spätného kanála nezaručuje kompatibilitu s každou sieťou.
Terra AS036R65 je vhodný pre menšie televízne a káblové rozvody, ktoré vyžadujú vyšší zisk, dva výstupy a zachovanie obojsmernej komunikácie cez pasívny spätný kanál.

Dodatočné parametre

Kategória: Viacvýstupové zosilňovače
Záruka: 2 roky
Model: Terra  AS036R65
Použitie: interiér
Frekvenčný rozsah: 47 - 862 MHz
Spätný kanál pre inertnet: 5 - 65 MHz   -2dB
Počet vstupov: 1x  F konektor
Počet výstupov: 2x F konektor, test 1x F konektor
Regulácia zisku: 0 -16 dB
Max. výstupná úroveň: IMD3=60dB (DIN45004B) 103dBuV
Napájanie: 230V - 50 Hz / 3W
Prevádzková teplota: -20 do +50 C
Rozmer: 133 x 63 x 39 mm
Váha: 0,36 kg
