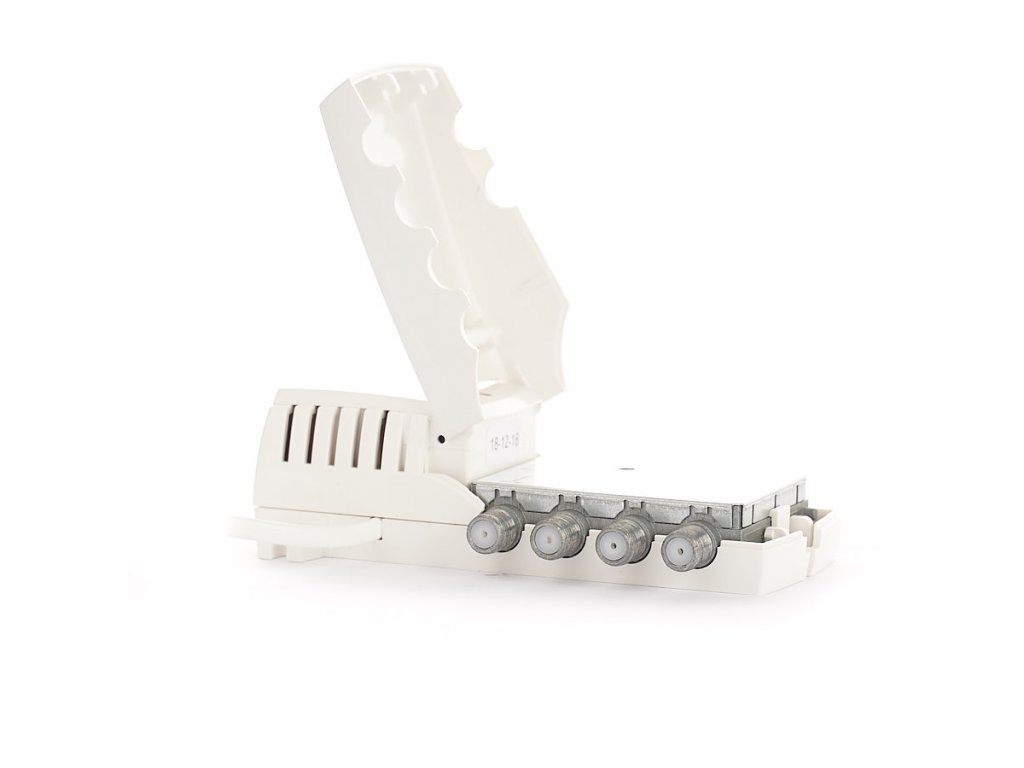

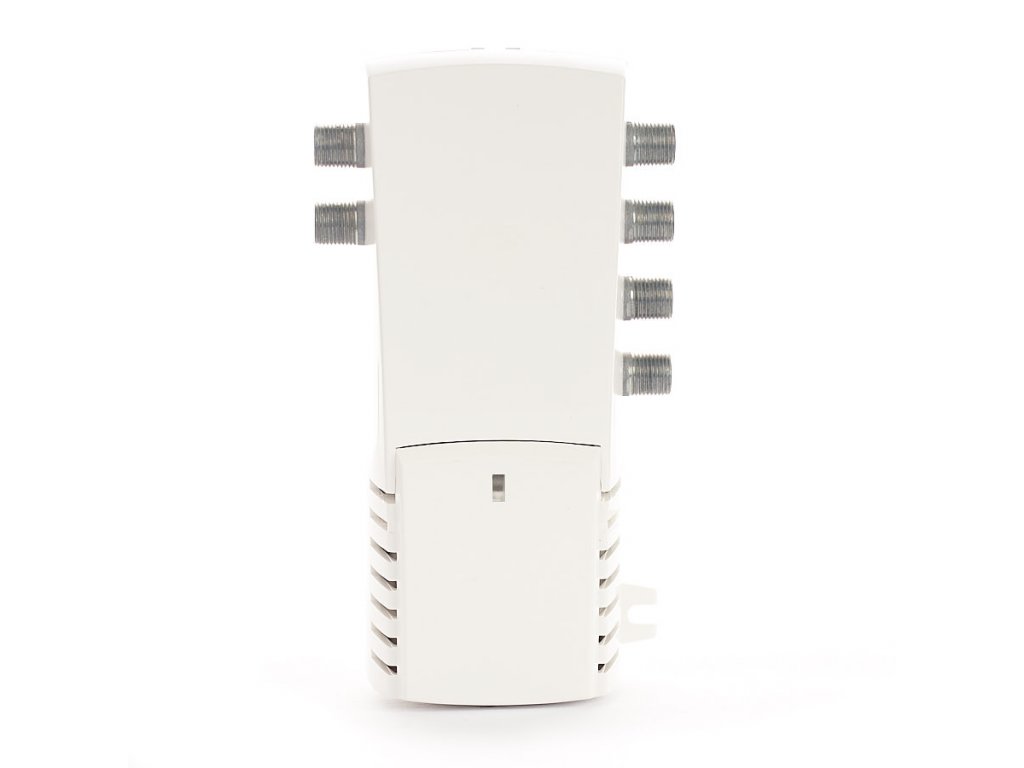

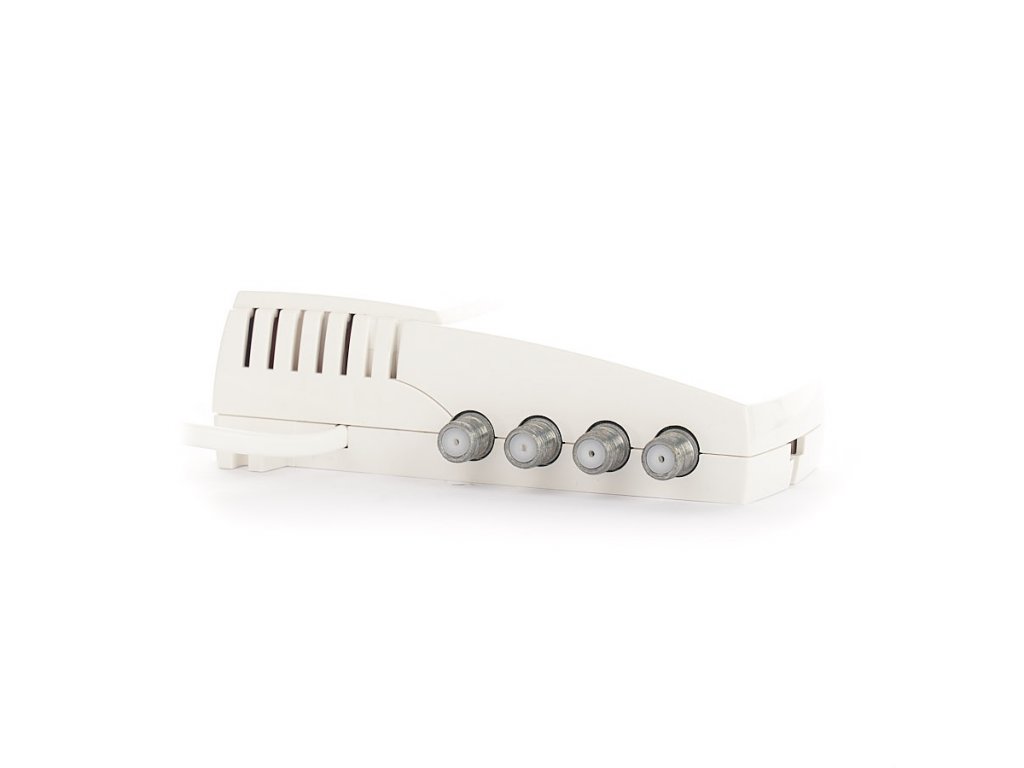

Terra AS038 zosilňovač s rozbočovačom
Kód: AS038Súvisiaci tovar
Podrobný popis
Terra AS038 – zosilňovač TV signálu so štyrmi výstupmi
Terra AS038 je kompaktný širokopásmový zosilňovač určený na zosilnenie a rozdelenie pozemného alebo káblového televízneho signálu. Zabudovaný rozbočovač poskytuje štyri RF výstupy, vďaka čomu možno signál rozviesť k štyrom televízorom alebo do viacerých vetiev domáceho televízneho rozvodu.
Zariadenie pracuje vo frekvenčnom rozsahu 47 až 862 MHz a poskytuje zosilnenie 16 dB pri 47 MHz až 20 dB pri 862 MHz. Úroveň zosilnenia možno regulovať v rozsahu 0 až −16 dB, čo umožňuje prispôsobiť výstupnú úroveň konkrétnemu rozvodu a obmedziť prebudenie prijímačov.
Hlavné výhody
- zosilňovač a štvorvýstupový rozbočovač v jednom
- štyri RF výstupy pre televízory alebo vetvy rozvodu
- frekvenčný rozsah 47 až 862 MHz
- zosilnenie až 20 dB
- regulácia zosilnenia 0 až −16 dB
- maximálna výstupná úroveň 100 dBµV
- merací výstup s útlmom −20 dB
- oddelenie medzi výstupmi viac ako 16 dB
- zabudované napájanie na 230 V
- nízky príkon iba 3 W
Použitie v televíznom rozvode
Terra AS038 je vhodný pre rodinné domy, byty, menšie prevádzky, penzióny a ďalšie objekty, kde je potrebné priviesť televízny signál do viacerých miestností. Pomáha kompenzovať straty spôsobené dlhšími koaxiálnymi káblami, zásuvkami a rozdelením signálu.
Použiť ho možno na rozvod pozemného digitálneho vysielania DVB-T/T2, FM rádia alebo televízneho signálu z káblovej prípojky. Vstup aj výstupy používajú F konektory, ktoré zabezpečujú pevné pripojenie koaxiálnych káblov a kvalitné tienenie.
Regulácia a kontrola signálu
Nastaviteľný útlm umožňuje prispôsobiť zosilnenie kvalite vstupného signálu a rozsahu rozvodu. Samostatný testovací výstup s útlmom −20 dB umožňuje merať úroveň signálu bez prerušenia prevádzky hlavných výstupov.
Technické parametre
| Model | Terra AS038 |
|---|---|
| Objednávacie číslo výrobcu | 02512 |
| Frekvenčný rozsah | 47 – 862 MHz |
| Počet vstupov | 1× RF vstup, F konektor |
| Počet výstupov | 4× RF výstup, F konektor |
| Testovací výstup | 1× F konektor, útlm −20 dB |
| Zosilnenie | 16 dB pri 47 MHz; 20 dB pri 862 MHz |
| Regulácia zosilnenia | 0 až −16 dB |
| Maximálna výstupná úroveň | 100 dBµV, IMD3 = 60 dB podľa DIN 45004B |
| Šumové číslo | menej ako 5 dB |
| Útlm odrazu vstupu a výstupu | viac ako 10 dB |
| Oddelenie medzi výstupmi | viac ako 16 dB |
| Napájanie | 230 V AC, 50/60 Hz |
| Príkon | 3 W |
| Pracovná teplota | −20 °C až +50 °C |
| Rozmery balenia | 133 × 73 × 39 mm |
| Hmotnosť balenia | 0,36 kg |
| Prostredie | iba vnútorné použitie |
Dodatočné parametre
| Kategória: | Viacvýstupové zosilňovače |
|---|---|
| Záruka: | 2 roky |
| Model: | Terra AS038 |
| Použitie: | interiér |
| Frekvenčný rozsah: | 47 - 862 MHz |
| Počet vstupov: | 1x F konektor |
| Počet výstupov: | 4x F konektor, test 1x F konektor |
| Zisk dB: | 16 dB/47 MHz, 20 dB/862 MHz |
| Regulácia zisku: | 0 ÷ -16 dB |
| Max. výstupná úroveň: | IMD3=60dB (DIN45004B) 100dBuV |
| Napájanie: | 230V - 50 Hz / 3W |
| Prevádzková teplota: | -20 do +50 C |
| Rozmer: | 133 x 73 x 39 mm |
| Váha: | 0,36 kg |
