Terra MA077TB zosilňovač FM/III/3xUHF, zisk 44dB/118dBuV, LTE 5G
Kód: TERRA MA077TBSúvisiaci tovar
Podrobný popis

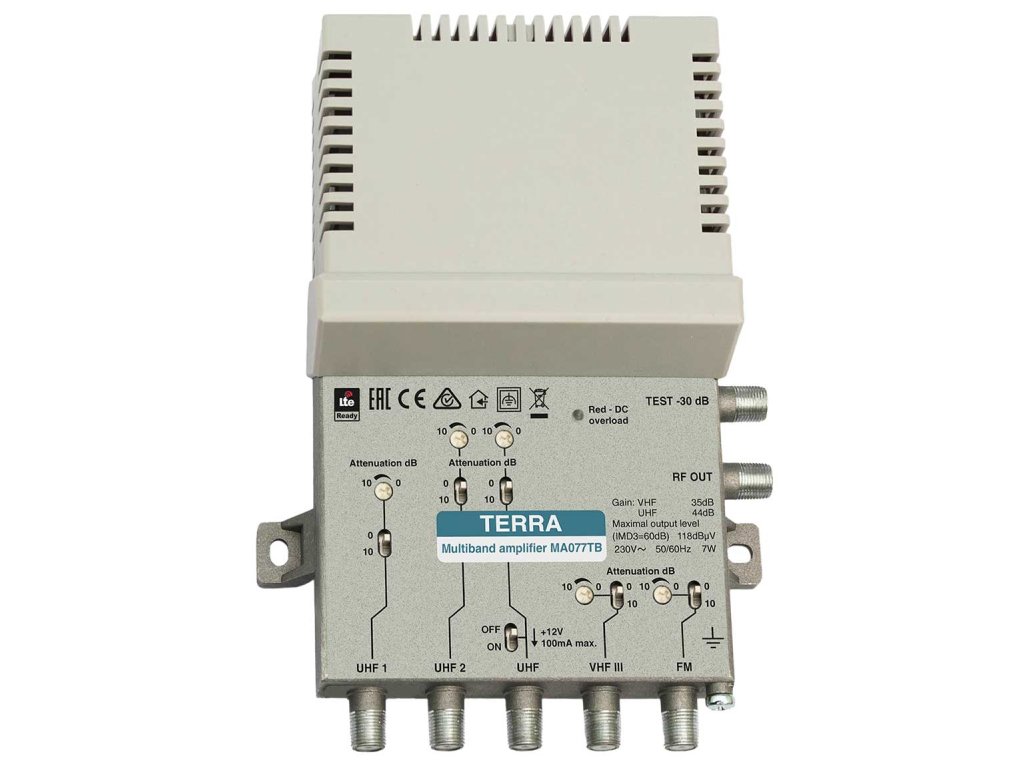

Terra MA077TB – viacvstupový zosilňovač pre domové anténne rozvody
Terra MA077TB umožňuje zlúčiť signály z piatich antén do spoločného televízneho rozvodu. K dispozícii je vstup FM, vstup VHF III a tri UHF vstupy s rozdielnymi frekvenčnými rozsahmi. Zosilnenie dosahuje 35 dB v pásmach FM a VHF III a 44 dB v pásme UHF.
Samostatná regulácia vstupov pomáha vyrovnať rozdielne úrovne prijímaných signálov. Zosilňovač je vhodný pre rodinné domy aj spoločné anténne rozvody, kde je potrebné kompenzovať útlm káblov, zásuviek a rozbočovačov.
Hlavné výhody
- päť vstupov: FM, VHF III a 3× UHF
- UHF zosilnenie 44 dB
- FM a VHF zosilnenie 35 dB
- regulácia vstupov v rozsahu 0 až −20 dB
- LTE filtrácia na vstupoch UHF a UHF2
- merací výstup s útlmom 30 dB
- napájanie predzosilňovača 12 V / max. 100 mA
- zabudovaný sieťový napájací zdroj
Tri UHF vstupy pre rôzne požiadavky príjmu
Vstup UHF pokrýva pásmo 470 až 694 MHz, UHF1 pásmo 470 až 862 MHz a UHF2 pásmo 470 až 678 MHz. Pri návrhu zapojenia je preto potrebné vybrať vstup podľa frekvencií prijímaných multiplexov.
LTE filtrácia je integrovaná na vstupoch UHF a UHF2. Širokopásmový vstup UHF1 umožňuje spracovať aj vyššie frekvencie; v miestach so silným mobilným signálom môže vyžadovať samostatný externý filter.
Nastavenie a napájanie predzosilňovača
Regulátory umožňujú prispôsobiť zosilnenie jednotlivých vstupov úrovni prijímaného signálu. Merací výstup uľahčuje kontrolu rozvodu. Cez jeden UHF vstup možno zapnúť napájanie kompatibilného predzosilňovača; napájací obvod obsahuje ochranu a signalizáciu preťaženia.
Technické parametre
| Model / objednávacie číslo | Terra MA077TB / 03541 |
|---|---|
| Počet vstupov | 5: FM + VHF III + UHF + UHF1 + UHF2 |
| FM | 88 – 108 MHz, zisk 35 dB |
| VHF III | 174 – 230 MHz, zisk 35 dB |
| UHF | 470 – 694 MHz, zisk 44 dB, LTE filter |
| UHF1 | 470 – 862 MHz, zisk 44 dB |
| UHF2 | 470 – 678 MHz, zisk 44 dB, LTE filter |
| Regulácia zisku | 0 až −20 dB |
| Maximálna výstupná úroveň | 121 dBµV pri IMD3 = 60 dB podľa DIN 45004B; 118 dBµV pri IMD3 = 60 dB podľa druhej metodiky výrobcu |
| Typické šumové číslo | VHF < 5 dB; UHF < 4 dB |
| Útlm odrazu | > 10 dB |
| Merací výstup | −30 dB |
| Napájanie predzosilňovača | prepínateľné 12 V DC, max. 100 mA cez jeden UHF vstup |
| Sieťové napájanie | 230 V AC, 50/60 Hz |
| Príkon | 5 W bez externého DC zaťaženia; 7 W pri maximálnom zaťažení |
| Pracovná teplota | −20 °C až +50 °C |
| Rozmery / hmotnosť podľa výrobcu (balené) | 135 × 180 × 52 mm / 0,72 kg |
Dodatočné parametre
| Kategória: | Viacvstupové zosiňovače |
|---|---|
| Záruka: | 2 roky |
