Terra HA024 širokopásmový zosilňovač TV signálu
Kód: HA024Súvisiaci tovar
Podrobný popis

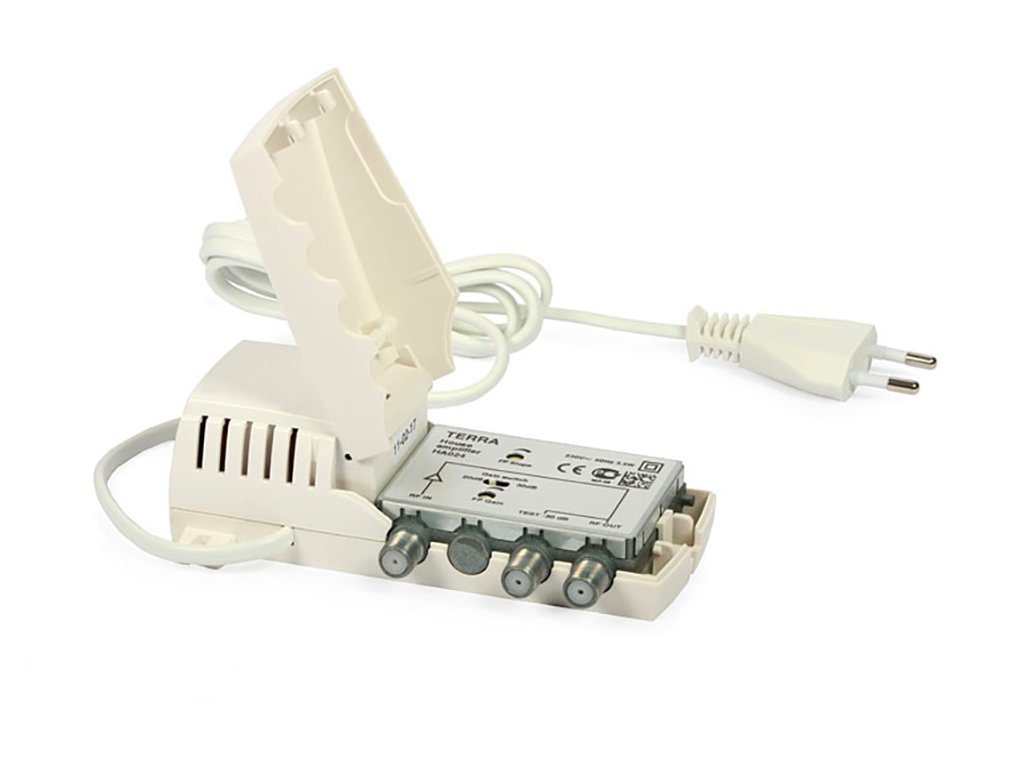

Terra HA024 – širokopásmový zosilňovač pre televízne rozvody
Terra HA024 je domový zosilňovač určený na kompenzáciu útlmu v televíznych rozvodoch. Pracuje vo frekvenčnom rozsahu 47 až 862 MHz a umožňuje prispôsobiť zosilnenie aj priebeh frekvenčnej charakteristiky konkrétnej káblovej trase.
Prepínateľné zosilnenie ponúka dva pracovné rozsahy: 18 až 20 dB alebo 27 až 30 dB podľa frekvencie. Samostatné regulátory zisku a sklonu poskytujú rozsah nastavenia 17 dB.
Hlavné výhody
- širokopásmová prevádzka 47 až 862 MHz
- prepínateľné zosilnenie až 30 dB
- regulácia zisku v rozsahu 17 dB
- regulácia frekvenčného sklonu v rozsahu 17 dB
- obojsmerný merací bod s útlmom 30 dB
- zabudovaný napájací zdroj na 230 V
- nízky príkon 3,5 W
- kovový odliatok v plastovom kryte
Kompenzácia strát v káblovom vedení
Koaxiálne káble tlmia vyššie frekvencie viac než nižšie. Regulácia sklonu umožňuje tento rozdiel čiastočne vyrovnať a pripraviť vhodnú úroveň signálu pre ďalšie časti rozvodu. Reguláciou zisku možno zároveň nastaviť celkovú výstupnú úroveň.
HA024 možno použiť pre pozemné televízne signály DVB-T/T2, rozhlasové signály a jednosmernú distribúciu káblovej televízie v jeho pracovnom frekvenčnom rozsahu.
Prepínateľný zisk a kontrolné meranie
Prepínanie zisku medzi zosilňovacími stupňami umožňuje zvoliť nižšie zosilnenie bez zhoršenia šumového čísla spôsobeného samotným prepnutím. Samostatný merací bod s útlmom −30 dB uľahčuje kontrolu pri nastavovaní a servise.
Technické parametre
| Model / objednávacie číslo | Terra HA024 / 02520 |
|---|---|
| Frekvenčný rozsah | 47 – 862 MHz |
| Prepínateľné zosilnenie | 18 – 20 dB / 27 – 30 dB podľa frekvencie |
| Rozsah regulácie zisku | 17 dB |
| Rozsah regulácie sklonu | 17 dB |
| Rovinnosť frekvenčnej charakteristiky | ±0,5 dB podľa podmienok výrobcu |
| Výstupná úroveň CTB/CSO | 97 dBµV podľa EN 60728-3 |
| Šumové číslo | 8,5 dB |
| Útlm odrazu vstupu a výstupu | ≥14 dB pri 40 MHz, pokles 1,5 dB na oktávu, minimálne 10 dB |
| Merací bod | −30 dB, obojsmerný |
| Spätný kanál | bez spätného kanála |
| Napájanie | 230 V AC, 50/60 Hz |
| Príkon | 3,5 W |
| Pracovná teplota | −20 °C až +50 °C |
| Rozmery / hmotnosť podľa výrobcu (balené) | 133 × 63 × 39 mm / 0,36 kg |
Dodatočné parametre
| Kategória: | Trasové zosilňovače |
|---|---|
| Záruka: | 2 roky |
| Model: | HA024 |
| Frekvenčný rozsah: | 47 - 862 MHz |
| Počet vstupov: | 1x |
| Zisk: | 18-20/27-30 dB fixný prepínač |
| Maximálna výstupná úroveň: | 97 dBμV |
| Testovací výstup: | 30 dB |
| Napájanie: | 230 V - 50Hz 3W |
| Pracovná teplota: | 20C ÷ +50C |
| Rozmer: | 133x63x39 mm/0.36 kg |
